這次要來分享的是PS2 如何內建HDMI輸出改造

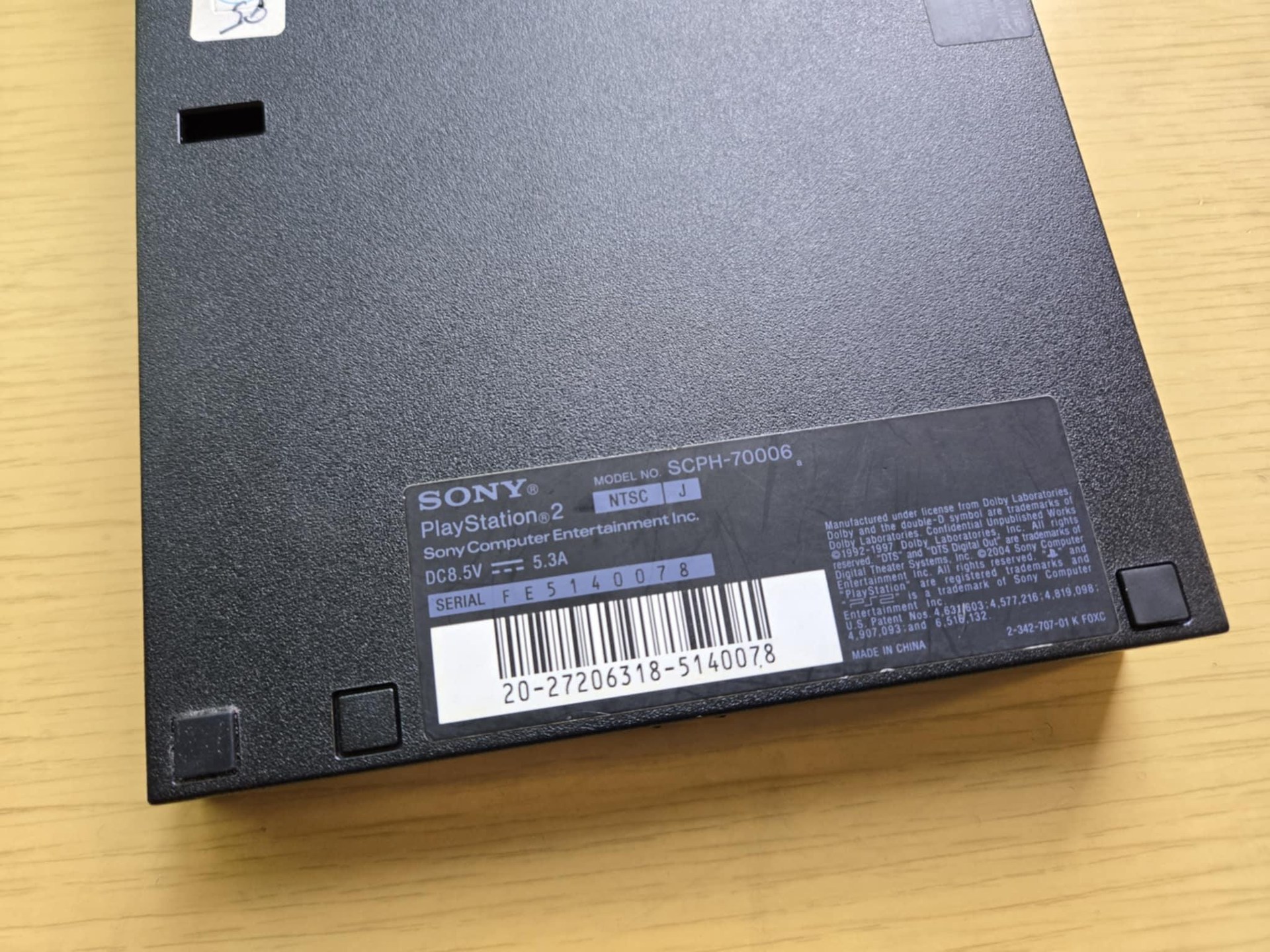

使用型號是SCPH-70006 第一代薄機

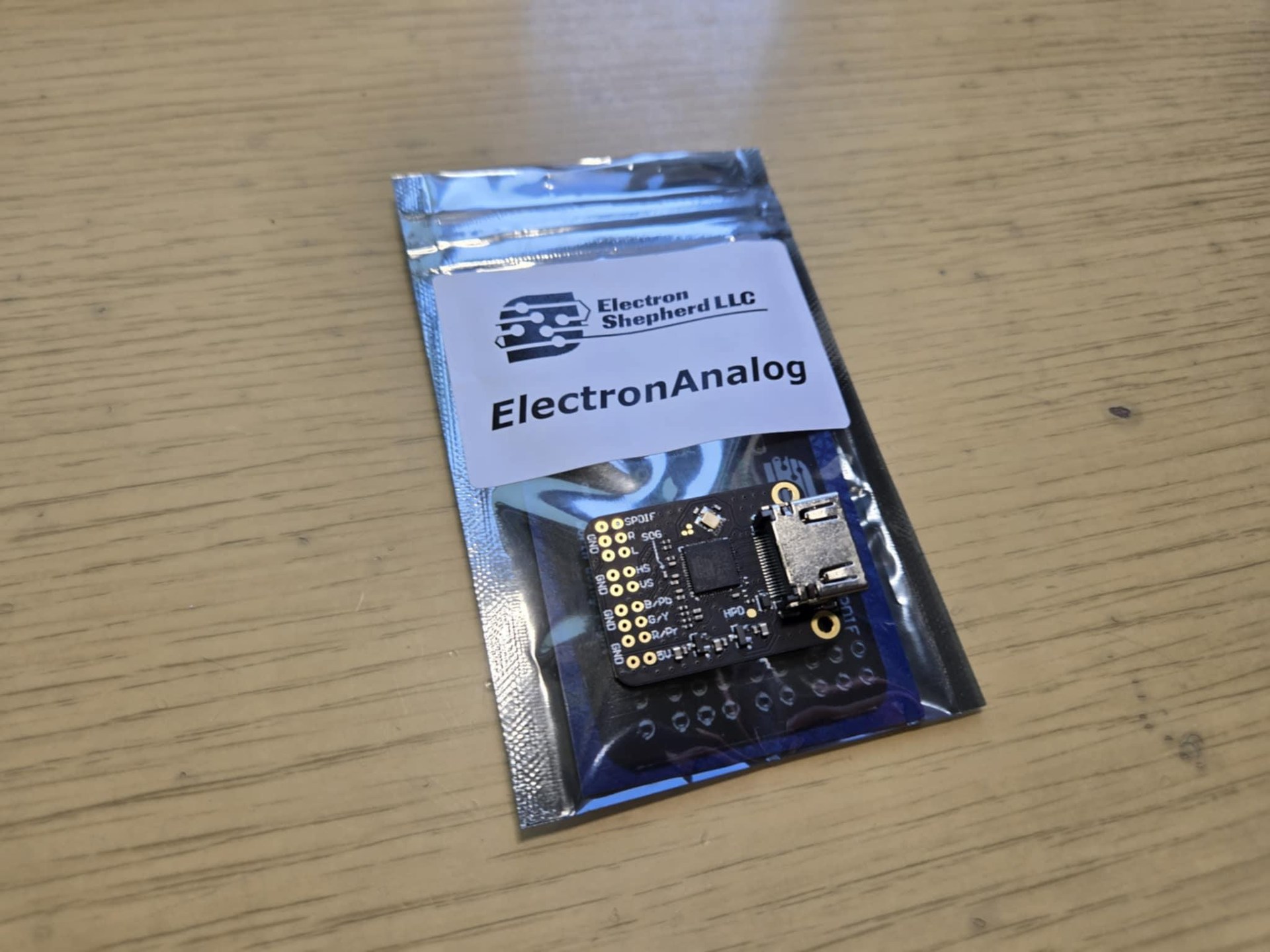

需要準備的材料為ElectronAnalog
色差轉HDMI模組
改造方式不難
直接將主機板上的色差輸出額外拉線連接HDMI模組即可

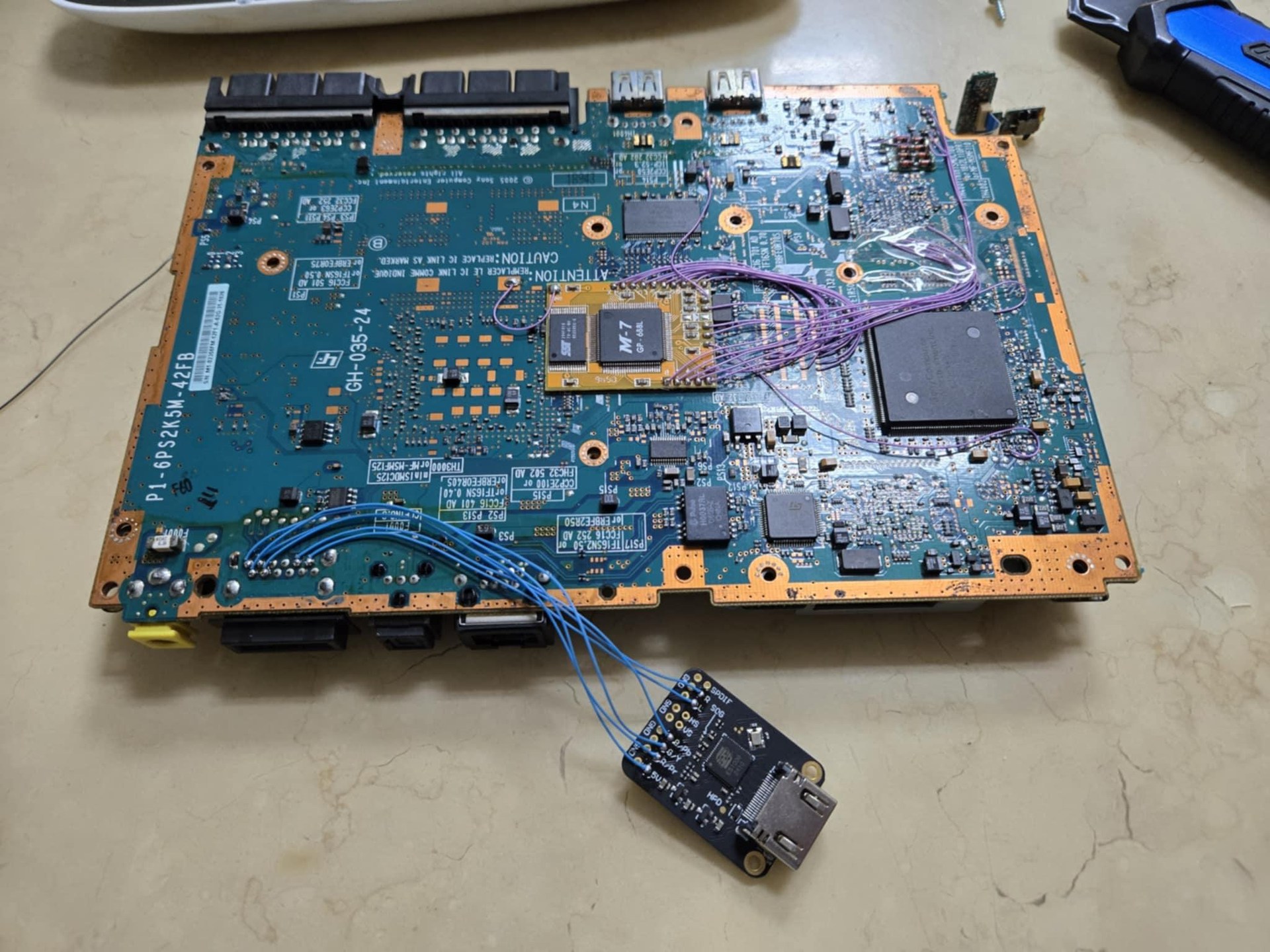

此為試接時狀況

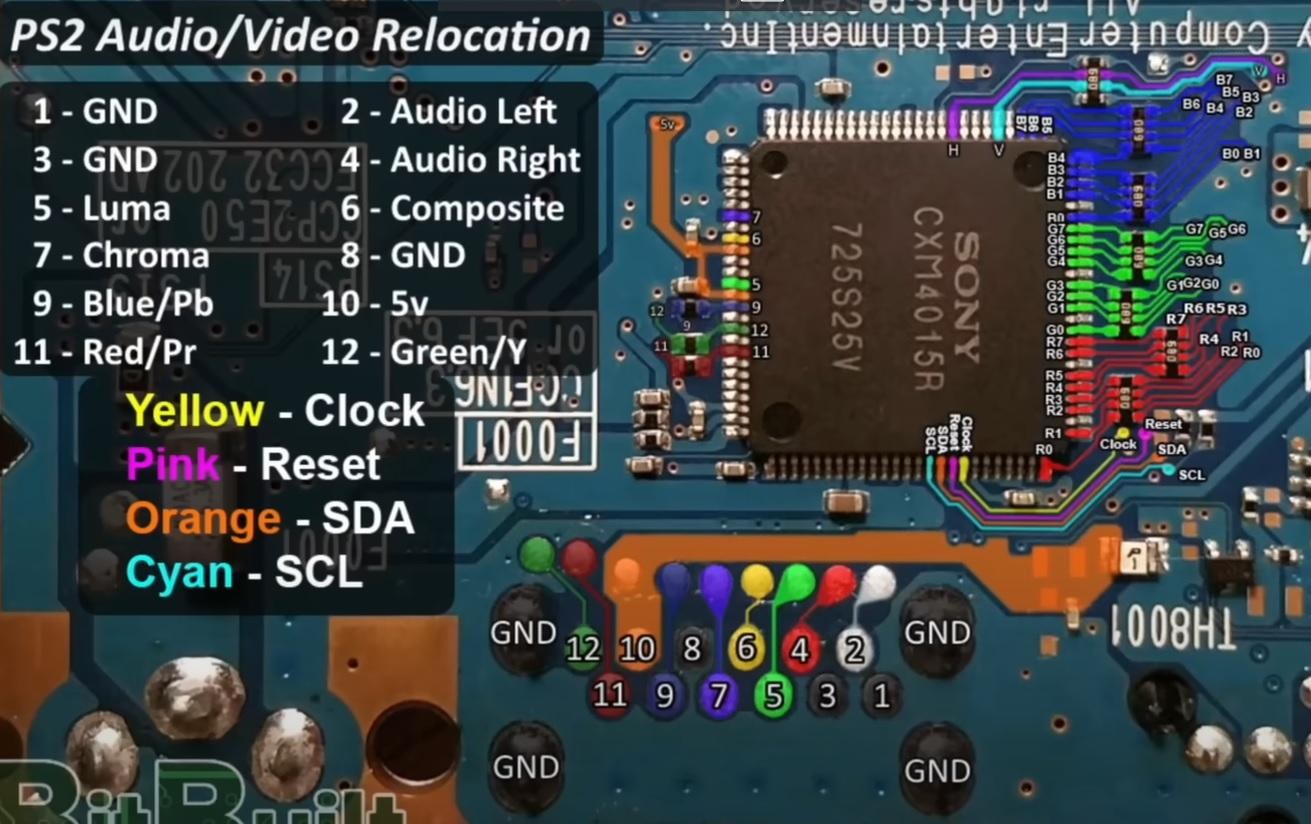

提供官方接線說明
出處Youtube Easy HDMI Mod For The PlayStation 2

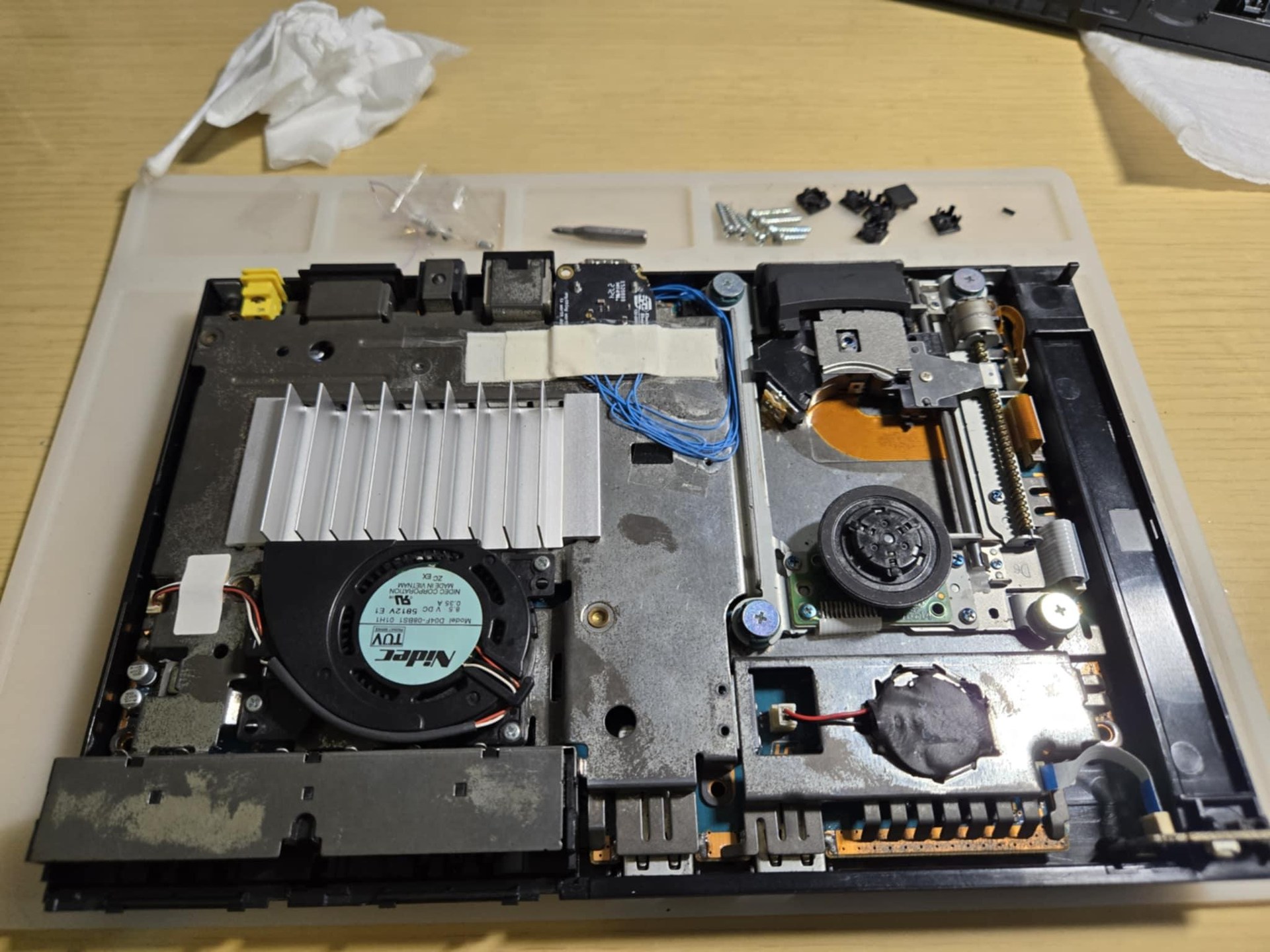

接下來調整適當線長度並固定位置
接下來模組要塞入機殼內則必須進行適當挖洞切割

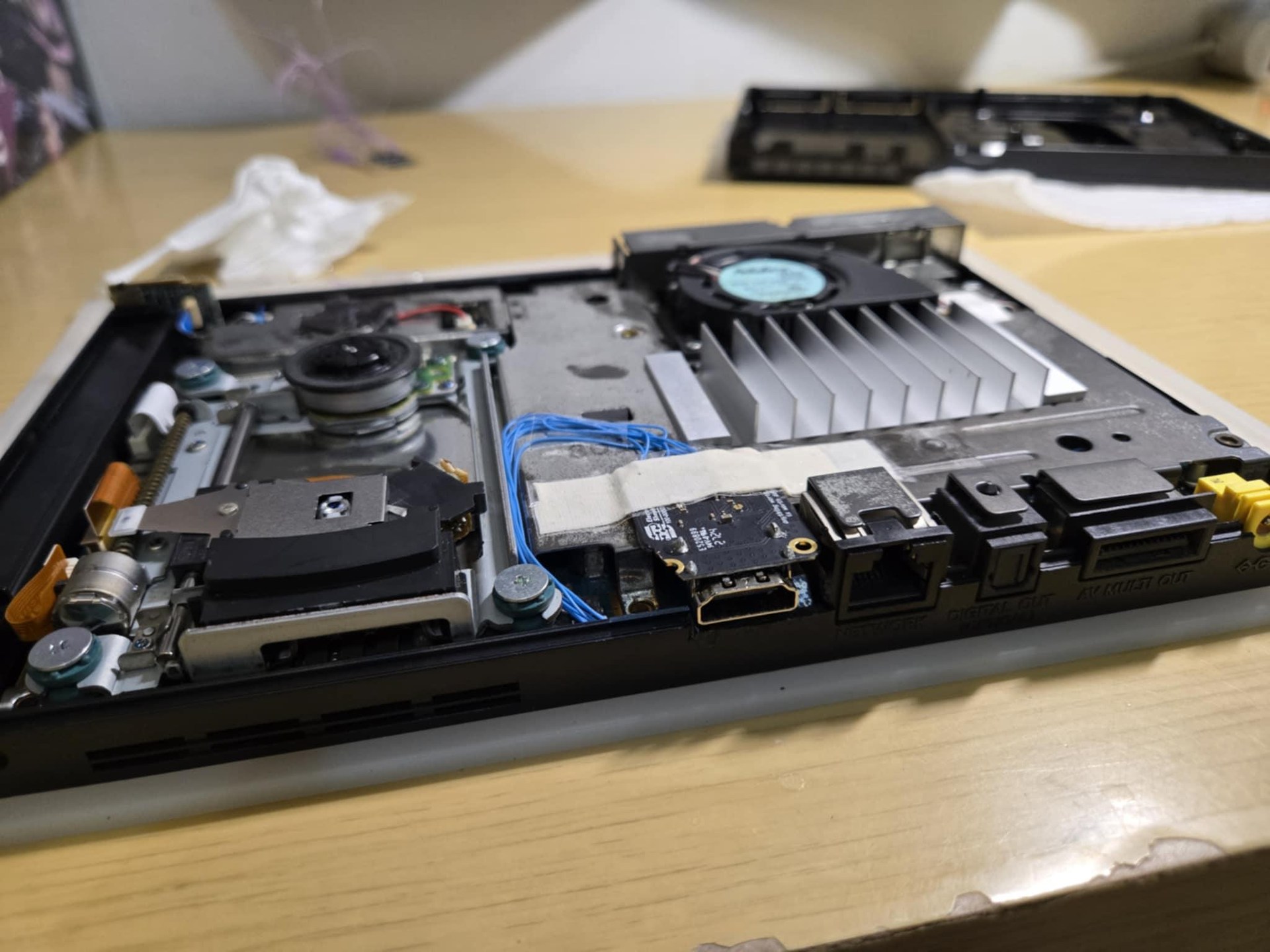

完成如圖，不過第一次切的不好看@@
接上HDMI示意圖

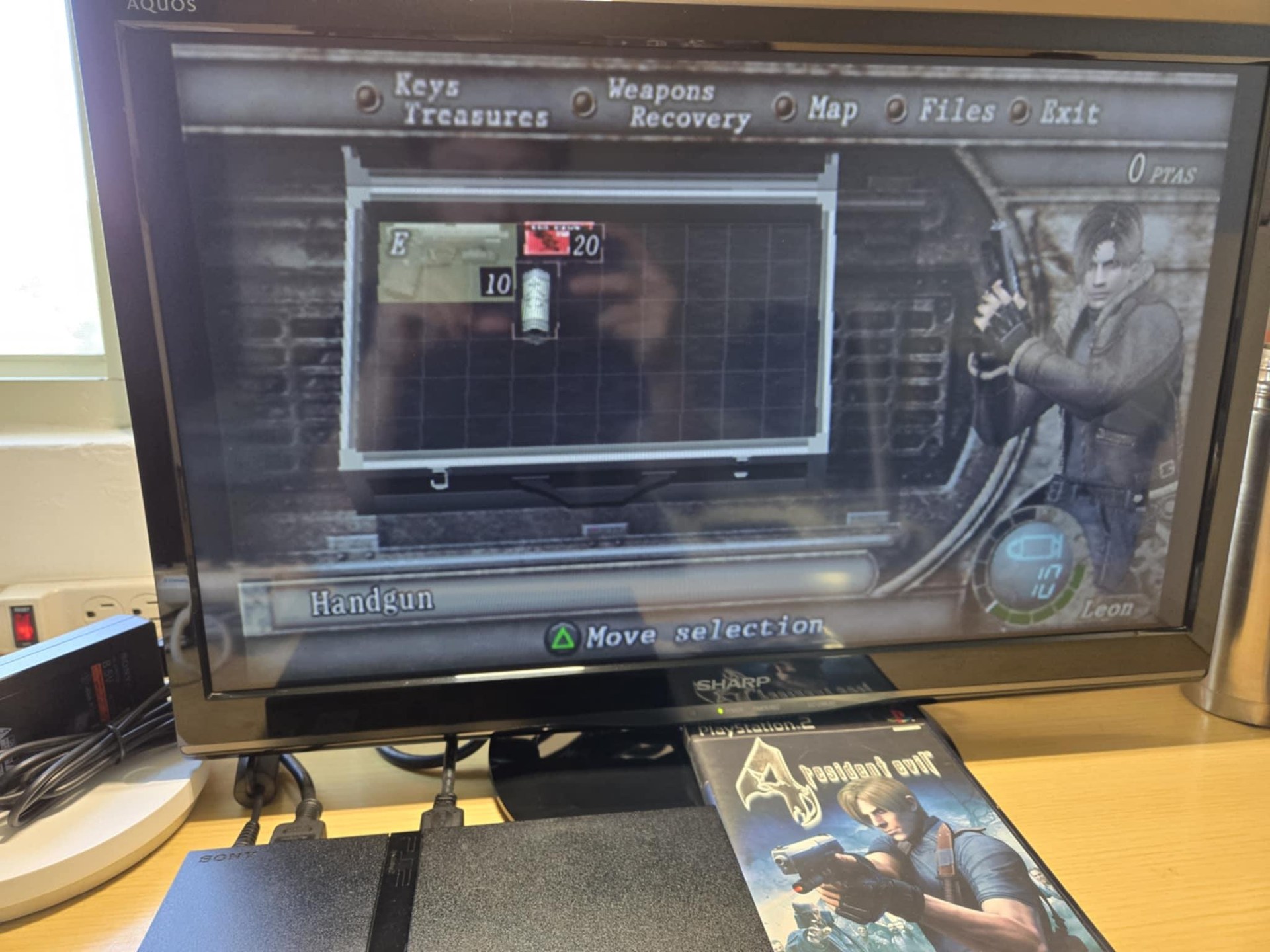

以Resident Evil 4進行畫面實測

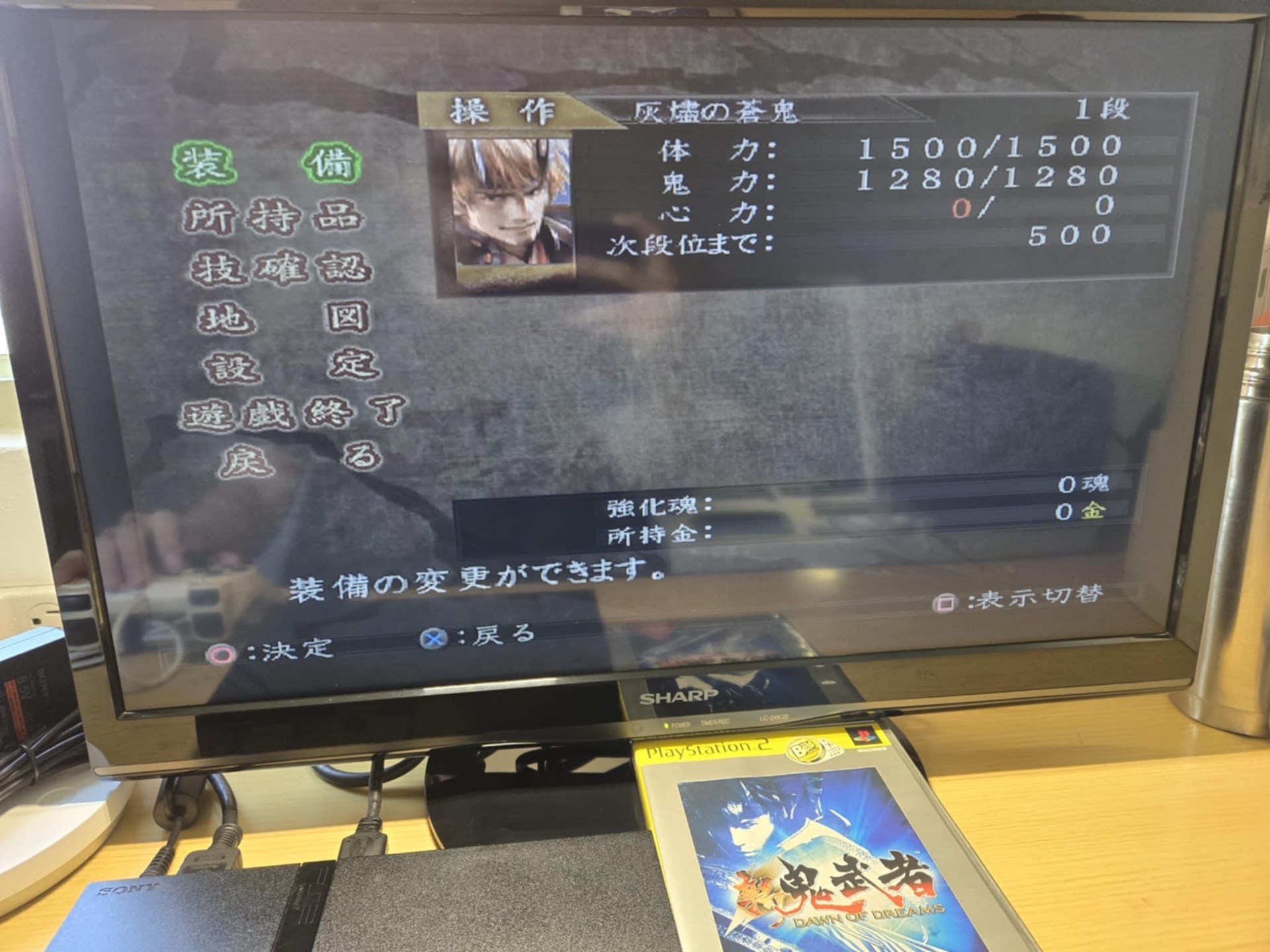

鬼武者畫面實測
結論
透過此模組轉換後的畫面可算清晰
不過飽和或對比度個人認為還是色差直上最好
此改造主要是將畫面能以HDMI輸出並且嘗試內建主機內
免去目前市售各種轉接器及額外接USB電源供應
且原AV輸出孔位也能保持使用
至於畫面表現則視個人感受而異了
