【心得】還是受不了對左手把動個小手術，真的能改善爛訊號

疑問探討

樓主 czh ce

推161 噓-

2017-03-13 17:45:14 編輯

左手把訊號不良不是人人都會遇到，遇到了就要面對他、改善他、才好接受他
超過一公尺就訊號不良，讓我一直從牆上掉下來，還是受不了動個小手術
有工具就非常好拆，只要注意排線不要拔斷，裝回去不要壓到排線

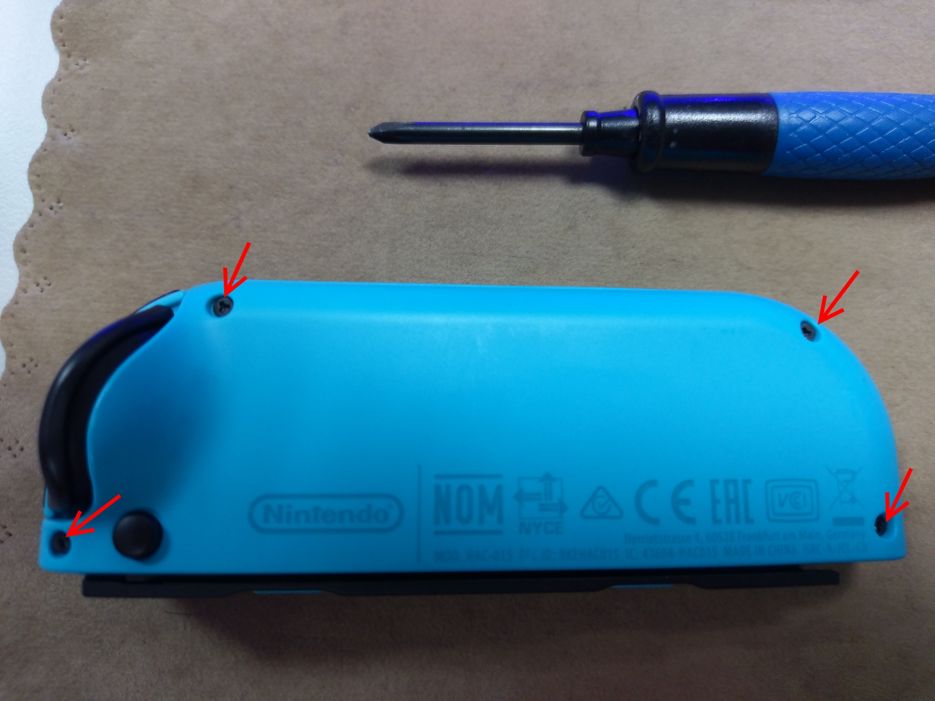

工具要用Y字型的螺絲起子，把箭頭指的四個螺絲鬆開就能輕鬆從邊緣打開

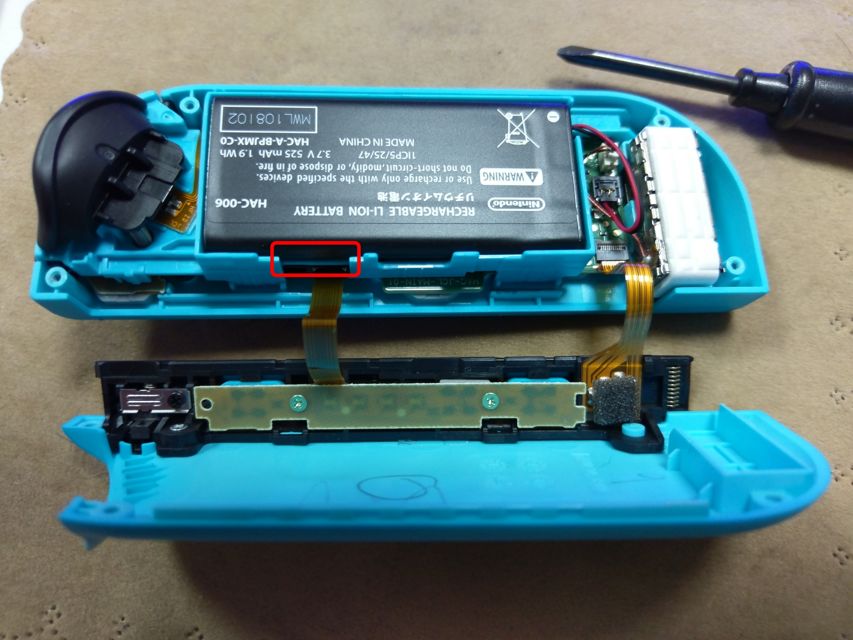

電池有兩片雙面膠粘著，在紅框框的位置施點力就能拔起來

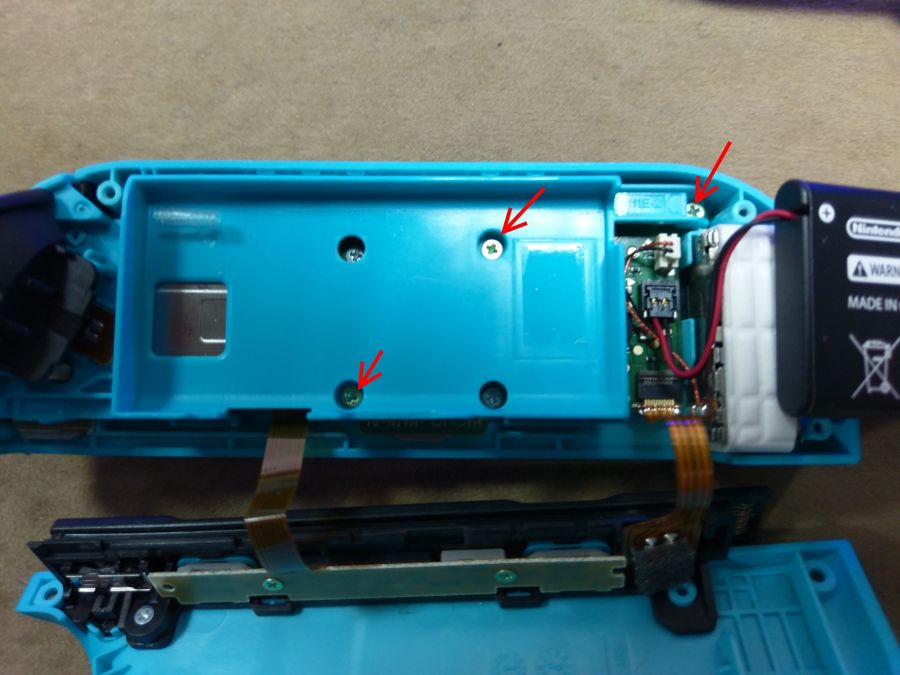

這邊只需要鬆開箭頭指的三顆偏綠的螺絲，就能把電池座拿起來

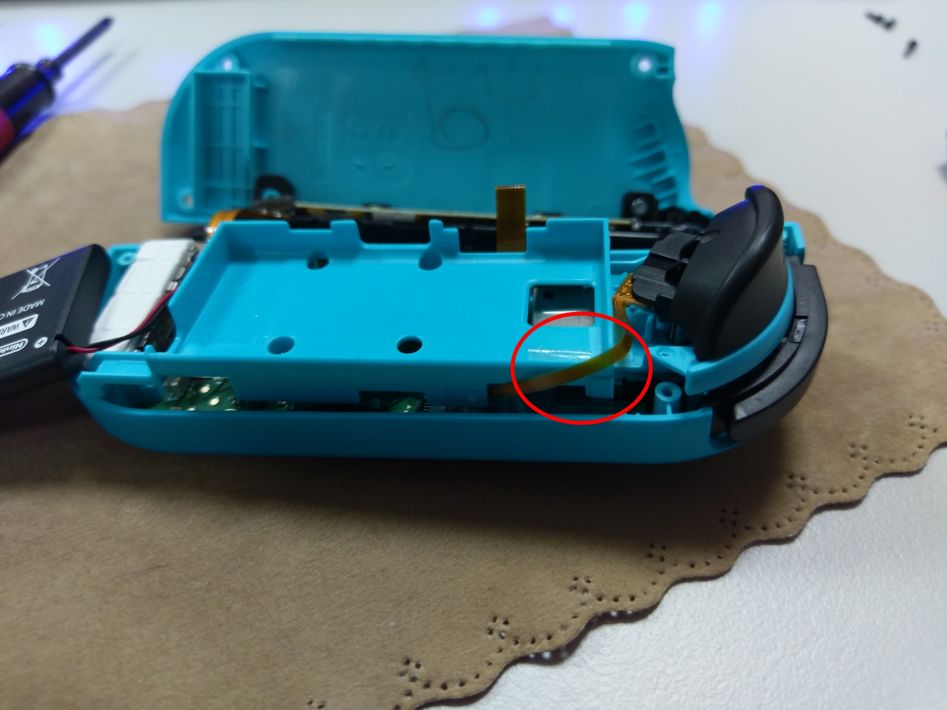

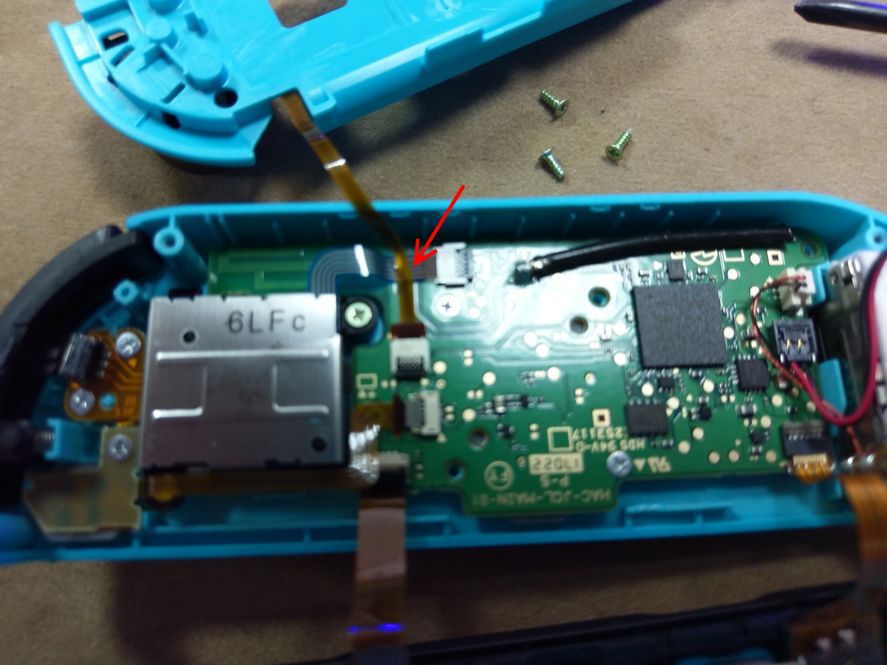

發生收訊不良的原因有人提出是香菇頭排線離天線電路板太近根本是緊貼

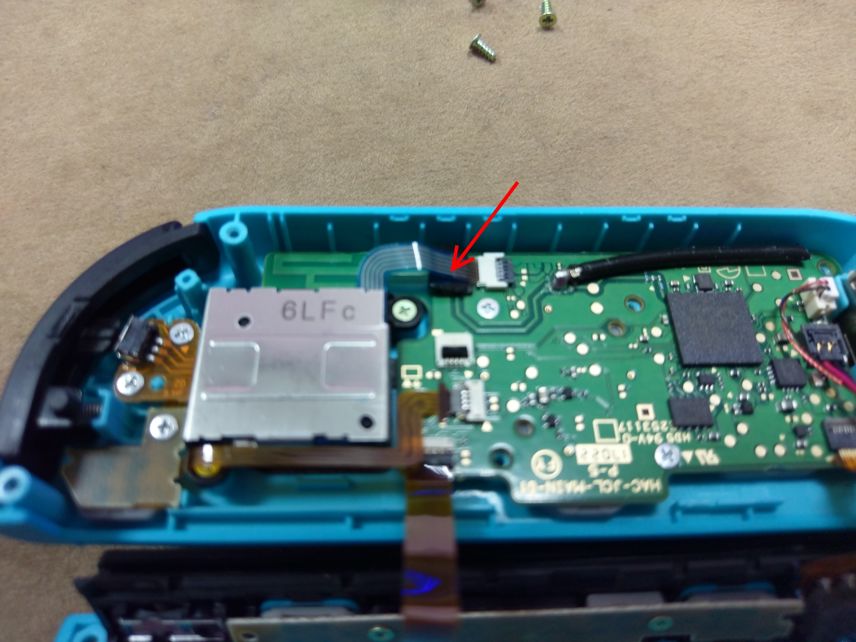

拿絕緣物把排線墊高，最好再用雙面膠固定一下，雙面膠可以就近從電池那邊切1mm平方過來用

裝回去時要注意ZL這條排線，最好用夾子輔助固定在電池架下方，或是再從電池那邊借2mm平方過來固定

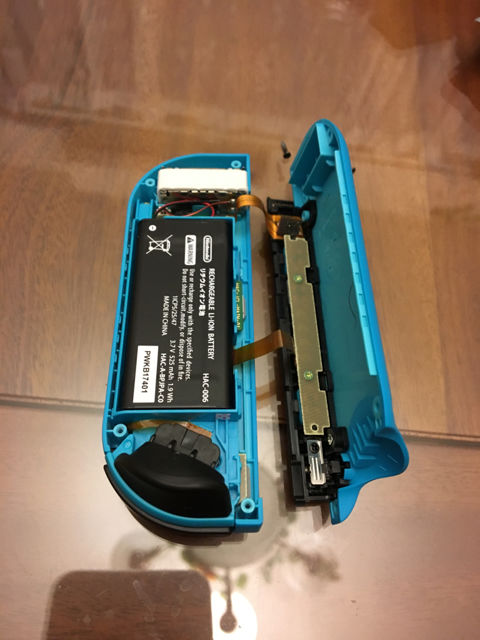

正確裝好應該是這樣，其他地方就反向裝回去即可

161

-

滑牙最佳解就是換一隻質量好的起子，最差解就是用鑽頭破解

B49

2020-05-23 15:15:15

電腦殺手

[bardieljet:GAME BOY] 尷尬的是你花500買一隻只能NS。常常修理東西的都知道這種小螺絲第一次轉都要很小心，之後轉回去別鎖太死。

B50

2020-05-24 20:09:27

GAME BOY

[k037991301:電腦殺手] 會滑牙95%都是裝備太爛，跟你有沒有小心無關。

B51

2020-05-24 20:16:56

shotme

滑牙問題, 我是還沒試過一個方法, 只要在還沒完全滑牙(變成圓孔)的狀況, 用橡皮筋壓著螺母孔, 再用起子去轉

B52

2020-06-14 14:47:19

允默

想問絕緣物一定要買導電海綿嗎？還是看有人用紙板、泡棉膠那種也可以？

B53

2022-06-25 16:38:28

LV. 23

GP 99

2 樓鴉風 SLV

推4 噓-

2017-03-15 13:47:57 編輯

各位大大安安
小弟完全沒接觸過這些東西
想請教一些東西

1.小弟在YT上找到的影片
悍"錫" 以及影片內所用的工具
都是對的吧?

2.
用鍍銀線 20~26 AWG
或是單芯銅線??
3.
只要接一個點就好了嗎?
線的另外一頭就放著?? 不太了解，以為線就是要兩邊都要接上什麼才對...

以上煩請各位大大幫忙解答
我真的對電路甚麼完全不懂
小弟抽到BUG機，一不做二不休，搞壞就重買手把吧~"~

================================================================

照著新方法，非常有用，謝謝大大

4

-

czh

新方法不用焊接了

B1

2017-03-13 17:46:48

LV. 19

GP 172

3 樓 czh ce

推17 噓-

2017-03-13 17:46:22

首篇已經更新改用新方法，不用拿烙鐵焊
順便附上完整拆裝教學

17

-

影風車

謝謝大大這麼詳細的教學。今天Y起子寄來了，修完整個靈敏...

B1

2017-03-15 12:51:54

LV. 19

GP 18

4 樓 IVAL e1555672

推10 噓-

2017-03-13 20:58:04

※ 引述《ce (czh)》之銘言

謝謝chz大大。。。我也用這方式修好啦！

現在可以穿過一個桌子跟我的背後了（大概2米2的距離）本來不行的。

但我也犧牲了一個左joycon。。。（因為焊壞了。。。。）後來有買了一組紅的回來，一樣左手有問題。。。就搞了，然後我成功了。。。

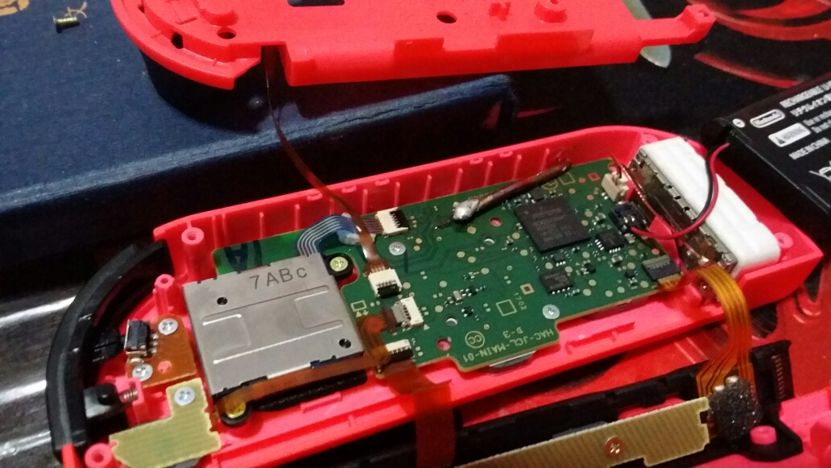

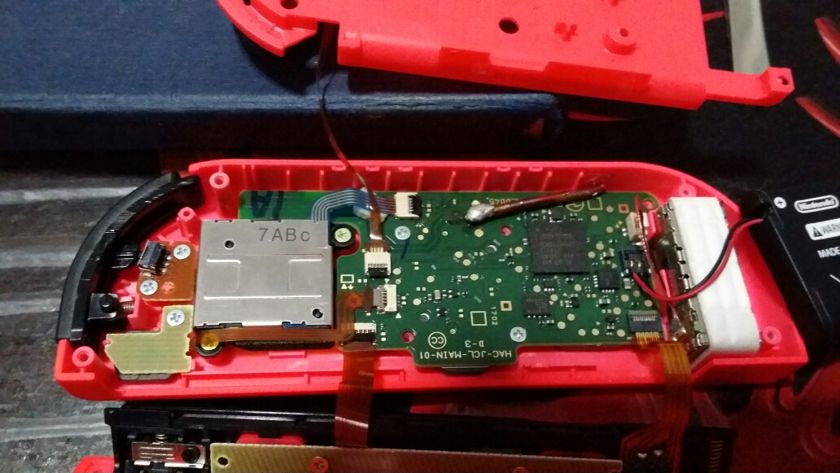

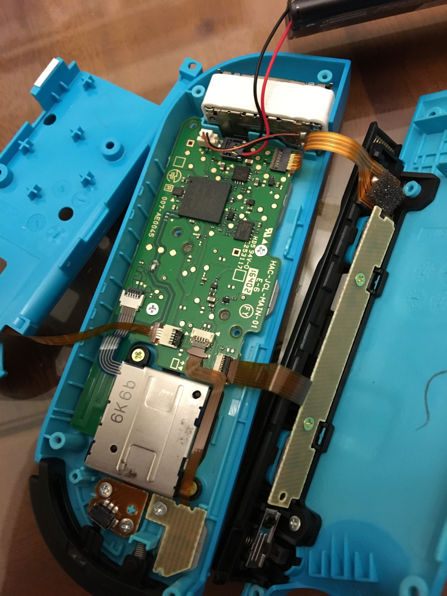

附上圖片。。。。（藍色是被我焊壞的。）

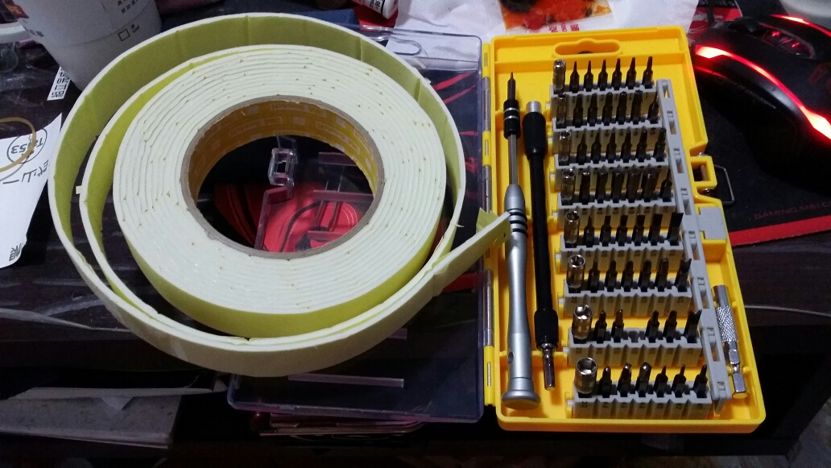

使用工具。。

P.s 建議想搞的人可以先不用焊, 先用墊高左上的藍色排線的方式試看看，因為我是墊高後連線效果才好很多很多的（我是昨天先焊，今天看到新方方法才又拆開用"3M雙面泡棉膠"墊高藍色排線的），風險也比焊天線低。

10

-

萊姆

錫也上太多，拿個吸錫器吸一吸

B1

2017-03-13 23:36:56

史萊姆王超可愛

焊會壞掉嗎？應該只是沒焊好不至於到壞掉吧

B2

2017-03-17 10:39:10

王子

不用動到焊槍，只要將排線隔離就可以了

B3

2017-03-17 12:30:26

ShaneHH

當然會焊壞其他元件的耐熱程度也是有限一個不小心很容易把周邊元件燒掉的

B4

2017-03-19 21:26:23

LV. 13

GP 133

5 樓 Nintendo迷兼多主機制霸 AKKK

推0 噓-

2017-03-14 22:57:05

感謝開板大師、剛拿到主機就發現左手搖桿真的就很明顯有問題、動了手術改善超多

0

-

LV. 39

GP 1k

6 樓江小如 cccvvv99999

推0 噓-

2017-03-17 10:14:58

我6月要去日本玩順便買Switch..希望6月的機器已經改善這個問題了

0

-

LV. 22

GP 381

7 樓王子 wowee0503

推1 噓-

2017-03-17 12:28:56

確實有效

完全不用銲接方式

只要將交叉處的排線隔離開，效果就很顯著

隔著一面牆壁，測試依然能正常運作

1

-

LV. 35

GP 197

8 樓興爺 tom33521

推0 噓-

2017-03-17 18:04:03 編輯

恭喜搶鮮的各位大解決了煩惱問題

希望我們後批買的玩家能在馬賽出來時買到修正版的主機@@

0

-

生鏽發條

我第一批的也沒碰上這問題，感覺就是機率性。不過目前的狀況就是有修改了

B1

2017-03-18 07:28:07

興爺

修改? 不是都遇到問題的玩家自己解決嘛?

B2

2017-03-18 13:10:22

藍夢

都有這問題，有人沒感覺，只是距離短加上沒有東西阻隔

B3

2017-03-20 11:21:52

LV. 47

GP 5k

9 樓獅子丸 iamiko0823

推1 噓-

2017-03-19 21:00:01

不好意思

Y起子的尺寸是哪種？

1

-

IVAL

0.6的

B1

2017-03-19 21:07:16

LV. 13

GP 49

10 樓 musicjd edward1020

推5 噓-

2017-03-20 00:24:24

某群組有些人在統計

日本官網紅盒版的NS

背面的地址幾乎都是寫Germany 而不是Japan

然後此版幾乎沒什麼訊號問題

而我親自的經驗是

以下我有買的

一台日亞的NS
一台官網的NS
一組於官網額外買的Joy-Con

官方NS晚一點要賣給同事  我沒用過我不知道

日亞NS是我唯一使用的那一台

裡面所附的Joy Con  真的有遇到訊號不良的問題  而官方那一組沒有
(沒有要散撥謠言但是感覺跟統計的結果真的很符合
純屬個人猜測非官方機種機率較高這樣請自行判斷)

狀況是這樣  我是坐在頗遠的床上看著大電視在玩

Joy Con離主機2.x公尺遠＋有障礙物擋住(例如棉被)的話

偶爾訊號會延遲或感應不良

甚至還遇過  Link自己奮不顧身的往懸崖跳下去

要玩手得要稍微舉高  最好可以坐前面一點比較不會有感應問題
因為官方購買的那一組Joy Con 就少有遇到訊號問題

明顯我日亞那台中獎了...

所以決定鼓起勇氣拆開Joy Con動手術...

雖然身邊有焊接器材

但是考慮到風險  決定還是使用目前廣為流行的不用焊接之墊高法

（感謝巴哈的czh ce大大教學文）

請手巧的同事來動這手術

排線真的超細小的  還好不是笨拙的我來弄...

手術完後  訊號明顯變好   且無亂感應！！！
提供影片給一樣想動手術的人參考

https://youtu.be/54s2u5E7HJQ

5

-

還有 3 則留言

排序：由舊到新

收合留言

藍夢

你試看看拉長距離跟隔道牆還可以連接嗎?

B4

2017-03-20 11:23:31

阿聰

背面的地址幾乎都是寫Germany 而不是Japan 《-- 是什麼意思？可以解釋一下嗎？

B5

2017-03-30 09:27:26

KA

MIC 2016 Germany，NS背面看大概就是這樣個

B6

2017-03-30 12:08:34

阿聰

我回去看一下，謝謝。

B7

2017-03-30 12:18:50

小治

為何我都是中國?

B8

2018-03-08 16:16:05

LV. 31

GP 722

11 樓 chris0923923 chris0923923

推0 噓-

2017-03-20 01:39:14

※ 引述《edward1020 (musicjd)》之銘言

看到樓上大大的文章

很好奇有沒有日亞購買的大大

手把沒問題的呢?

0

-

言小魚

日亞購買，完全沒有任何問題

B1

2017-03-20 01:40:23

CHRIS0923923

3Q

B2

2017-03-20 01:45:14

言小魚

說真的只是機率問題，不可能所有日亞出貨的主機都有問題

B3

2017-03-20 01:48:39

路克

日亞灰機，距離大概5m中間隔一道牆也沒問題，應該是機率問題

B4

2017-03-20 10:03:40

藍夢

真要說機率，就是組裝時，排線有貼著機板跟沒貼著的差異吧!! 但不難保甩著甩著就貼著發生問題了

B5

2017-03-20 11:25:55

LV. 47

GP 5k

12 樓獅子丸 iamiko0823

推12 噓-

2017-03-22 19:35:16

左搖桿訊號微弱的問題

我在入手後就有特別去作測試，遠離主機2公尺後並在有障礙物擋住的情況下

操作上沒什麼問題，鬆了一口氣。

不過就在一次，我女兒把她的包包放在我ns的面前，形成ns->包包->搖桿

我才發現，怎麼左類比操作上有lag的感覺

不信邪的我，抓了幾次…還真的有這個狀況@@

於是我也來有了DIY的處理。

此方法不需動到排線，僅螺絲處理~

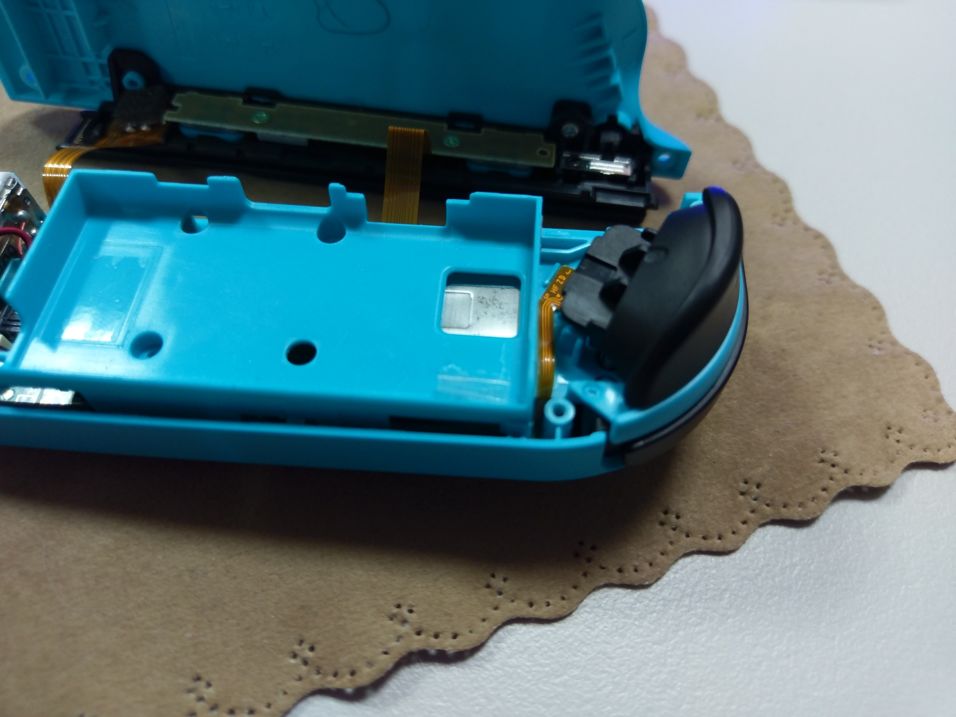

拆開螺絲

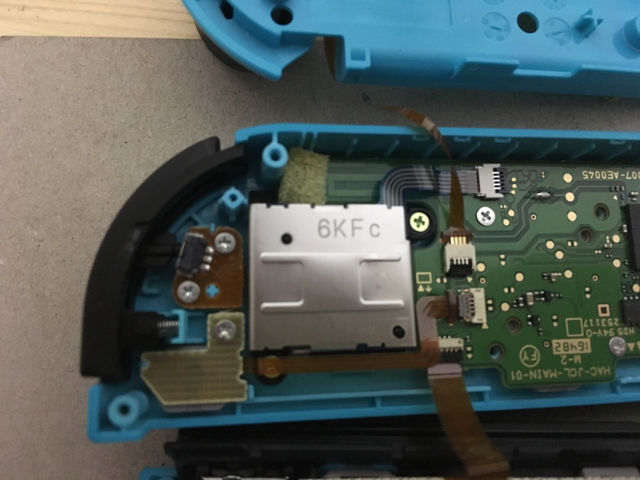

這邊我有發現其實我的軟排跟電子版的緊密度非貼在一起

這大概解譯了為什麼我實測沒問題，但我女兒包包一擋有發生LAG的情況~

我本來是打算用第一張左邊那塊綠色的PVC軟塑膠(1.3mm)剪一片去墊

但發現這個空間不能太厚，太厚會影響軟排與插針座的變形

於是我就拿保貼的紙板來處理，2片的厚度約0.5mm

剪下來，在用雙面膠把2片黏住

2片厚度+雙面膠貼約0.6mm

但我覺的太薄了，於是在加1片，所以是3片紙板+2片雙面膠共0.9mm

接下來很簡單，你不需拆排線~

僅需要像我這樣一端插進要墊高的軟排，慢慢堆進去

就這樣0.9mm的墊高處理就固定在這個地方了。

該紙片受到右邊軟排與插入座的壓力，跟左邊鎖縲絲孔的圓肋柱固定

基乎也不需要雙面膠輔助就可以很牢固的固定在這個地方。

然後趕緊用包包擋ns作測試

不管是放一個包、二個包、還是八個包，訊號強化改善的顯著度很有感啊!

12

-

是

B5

2017-03-23 11:02:09

最高的死矮子

大大這方法好太多我一直不敢拔排線怕插不回去@@

B6

2017-03-23 22:38:57

DT_Max

專業! 游標卡尺都出動了!

B7

2017-03-30 14:45:26

FMHHK

我昨日也用這方法修好了

B8

2017-04-05 11:28:23

FMHHK

感謝

B9

2017-04-05 11:28:30

LV. 33

GP 1k

13 樓 luyaoting luyaoting

推7 噓-

2017-03-24 05:25:48 編輯

作者標示-非商業性

本授權條款允許使用者重製、散布、傳輸以及修改著作，但不得為商業目的之使用。使用時必須按照著作人指定的方式表彰其姓名。

※ 引述《ce (czh)》之銘言
> 左手把訊號不良不是人人都會遇到，遇到了就要面對他、改善他、才好接受他
> 超過一公尺就訊號不良，讓我一直從牆上掉下來，還是受不了動個小手術
> 有工具就非常好拆，只要注意排線不要拔斷，裝回去不要壓到排線
> 工具要用Y字型的螺絲起子，把箭頭指的四個螺絲鬆開就能輕鬆從邊緣打開
> 在新視窗開啟圖片
> 電池有兩片雙面膠粘著，在紅框框的位置施點力就能拔起來
> 在新視窗開啟圖片
> 這邊只需要鬆開箭頭指的三顆偏綠的螺絲，就能把電池座拿起來
> 在新視窗開啟圖片
> 發生收訊不良的原因有人提出是香菇頭排線離天線電路板太近根本是緊貼
> 在新視窗開啟圖片
> 拿絕緣物把排線墊高，最好再用雙面膠固定一下，雙面膠可以就近從電池那邊切1mm平方過來用
> 在新視窗開啟圖片
> 裝回去時要注意ZL這條排線，最好用夾子輔助固定在電池架下方，或是再從電池那邊借2mm平方過來固定
> 在新視窗開啟圖片
> 正確裝好應該是這樣，其他地方就反向裝回去即可
> 在新視窗開啟圖片

依據CNET報導中的官方修復方法來看，造成問題的可能是另一條排線？

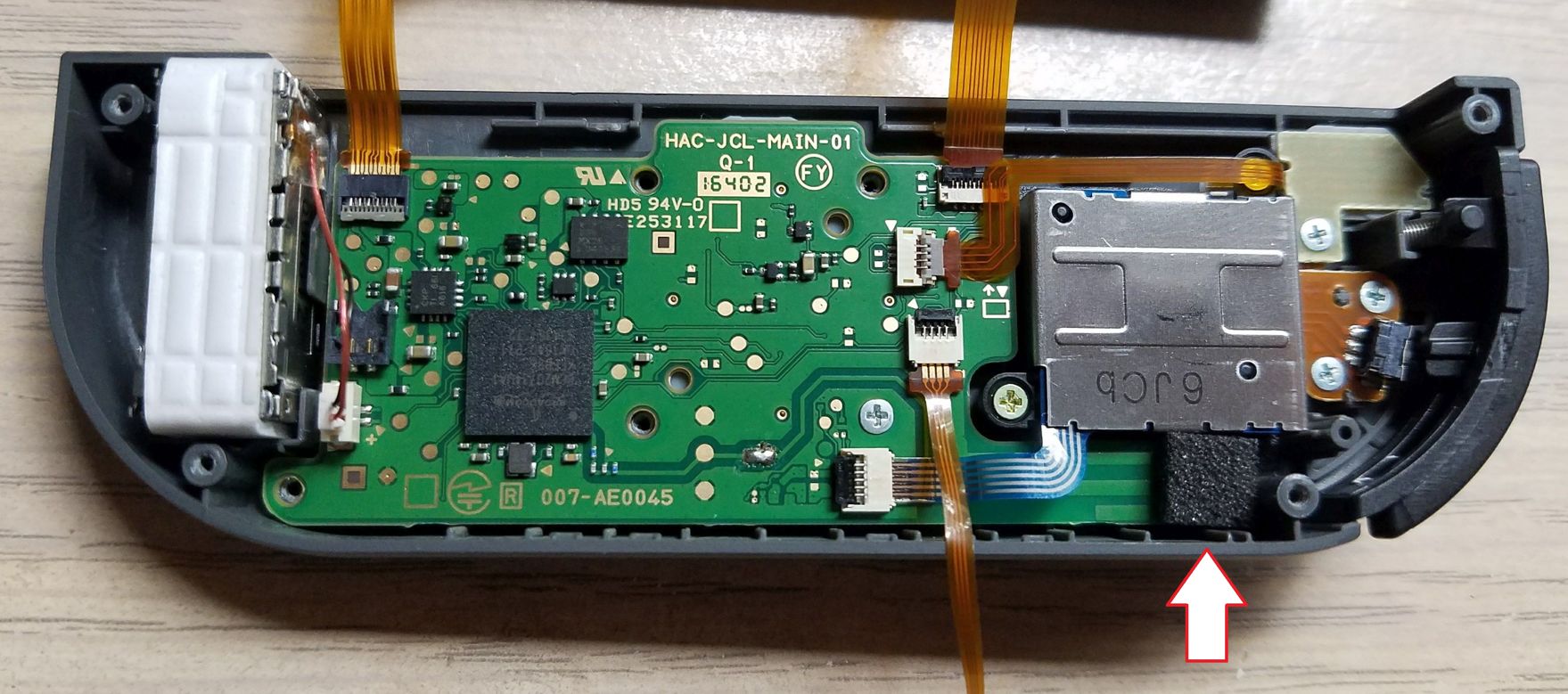

官方是將泡棉墊在這個位置：
